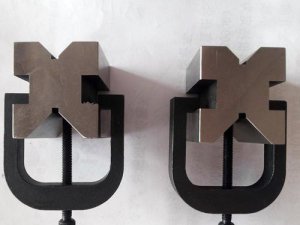

钢制V型架：是用来支承轴、管、套筒等圆柱形工件，使工件轴心线平行于本台工作面，以便找正和划线的工具。
钢制V型架采用强度好铸钢制造。工作面和V型开口内做精磨处理。为了保护成对使用的钢件V型架加工采用成对串联加工，这样既能达到两件V型架之间精度，尺寸的统一，又能提高工作效率。
钢制V型架是用来支承轴类、管套类等圆柱形工件，使工件轴心线平行于工作台工作面，以便检验同心度和垂直度。
钢制V型架的标准：按 GB4972-85标准制作，一般都成对供给，是一个四棱体，四个工作面上或四个标准不一样的90度的槽。
钢制V型架的规格型号：
钢制V型架 | ||||
规格型号（ mm) | 适用直径范围 | 精度 | ||
35 | 35 | 30 | 3-15mm | 1级 |
60 | 60 | 50 | 5-40mm | 1级 |
100 | 105 | 80 | 8-80mm | 1级 |
100 | 150 | 100 | 12-135mm | 1级 |
注：成对供应，以上均有库存 | ||||
