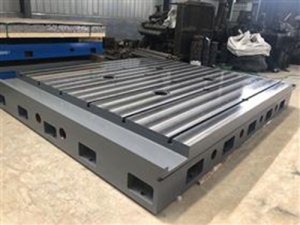

树脂砂铸造工作台

树脂砂铸造工作台材质特点：

机床座身铸件尺寸较大，长可达数米；质量可达10t以上，壁厚在15～30mm。其要求为：具有良好的精度稳定性和减震性，较高的弹性模量，适宜的抗压强度，适中的硬度以及优异的性能；在工艺上要求良好的铸造性能，具有较高抗变形能力，且易于切削加工，并要求较低的生产成本，如可用冲天炉进行熔炼，采用较少量的合金元素等。要满足上述要求，其显微组织应为珠光体组织，加上长度小于250tim且分布均匀的A型石墨，还要求有数量的二元磷共晶。我国机床铸件一般采用HT250和HT300孕育铸铁件作为材质。为了提高机床的使用年限，广泛使用各种合金铸铁，如P-Cu-Ti铸铁、Cr-Mo-Cu铸铁以及V-Ti铸铁等。为了提高机床的性能和优良性，其材质向强度好、高刚度方向发展。①在碳当量，如≥3.5%时，通过提高废钢的比例；提高铁液的过热温度，如达1500℃；采用多元复合孕育剂，如含Ca、Mn、Bi的硅铁，使铸铁的牌号达到HT350。②调整铸铁成分中的Si与c和Mn与Si的比值，在碳当量为3.4%～3.8%时，将Si/C从0.4～0.5提高到0.7～0.8；Mn/Si从0.5～0.6提高到1.0～1适当加入少量稳定珠光体的元素如Cr、Cu和Sb、Sn等。

树脂砂铸件的优点：

1、树脂砂型刚度好，浇注初期砂型强度好，这就有条件利用铸铁凝固过程的石墨化膨胀，效果优良地取消缩孔、缩松缺陷，实现灰铸铁、球墨铸铁件的少冒口、无冒口铸造。

2、实型铸造生产中采用聚苯乙烯泡塑模样，应用味喃树脂自硬砂造型。当金属液浇入铸型时，泡沫塑料模样在高漫售后优良际金属液作用下速度适宜气化，燃烧而消夫，金属液取代了原来泡汪塑料所占据的位置，冷却凝固成与模样形状相同的实型铸件。

3、相对来说，消失模铸造对于生产单件或小批量的汽车覆盖件，机床床身等大型模具袍之传统砂型有很大优势，它不但省去了昂贵的木型费用，而且便于操作，缩短了生产周期，提高了生产效率，具有尺寸精度好，加工余量小，表面质量好等优势。
